前沿追踪 | 破局转印良率：从浆料配方的“水分密码”说起
在燃料电池CCM（催化剂涂层膜）的规模化制备中，热压转印，尤其是卷对卷热辊压转印，已成为行业内的用户最广泛应用的设备。
然而，行业始终面临一个核心挑战：如何在提升转印速度的同时，保证极高的转印良率？

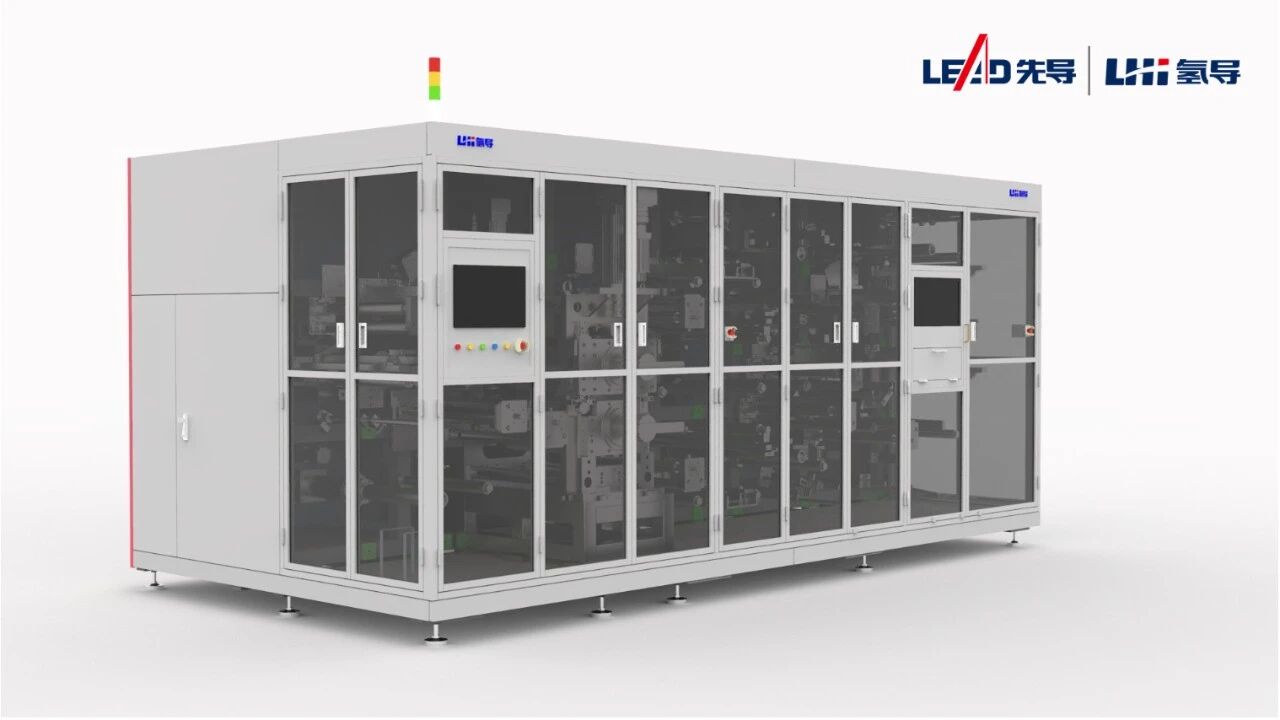

氢导智能卷对卷转印设备图

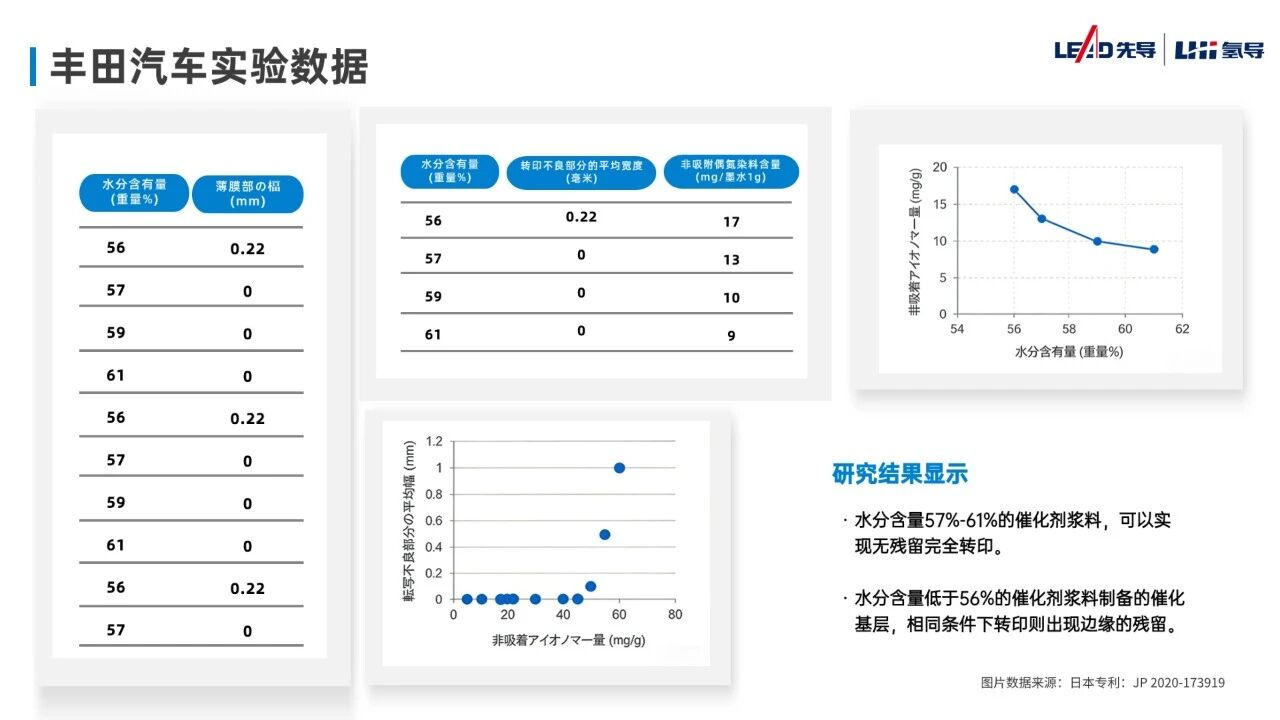

国内行业内转印速度基本在2m/min 以内，海外的部分氢能厂家可以做到5m/min，然而转印残留、对齐精度、膜损伤等问题，是横亘在实验室与大规模量产之间的关键瓶颈。 近期，一项来自产业前沿的研究，为这一难题提供了新的科学视角。 水分比例： 影响转印良率的“隐形之手” 作为氢能领域的先行者，日本丰田汽车自第一代生产线起，便采用将阴极催化剂间歇涂布在PTFE基材上，再通过热辊压转印至质子交换膜的工艺路径。 最近，日本丰田汽车的研究人员通过系统性实验为行业带来了关键洞察：控制催化剂浆料中的水分比例，能显著减少转印残留，提升良品率。 在将催化剂浆料间歇性地涂布在用于转印的聚四氟乙烯（PTFE）薄膜上，单片涂布尺寸为180mm × 300mm，在70～150℃下干燥后形成卷状催化剂层。随后使其与Nafion®电解质膜接触，在130℃、0.6MPa的条件下进行转印，产线速度保持在5m/min。 结果显示： ● 当催化剂浆料水分含量维持在57%-61%之间时，可实现近乎100%的无残留完全转印。 ● 当催化剂浆料水分含量低于56%，转印后则会出现明显的边缘残留。 这一精确的百分比，并非偶然。 科学机理： 水分如何“润滑”转印过程？ 提高转印良率的奥秘，在于水分对浆料微观结构的调控： 控制涂层形貌：水分含量高于57%时，能有效将催化剂涂层的薄边区域控制在2mm以内，为均匀转印奠定基础。 减少关键“粘附物”：更核心的作用在于，水分能显著减少浆料中非吸附性离子聚合物（游离ionomer） 的含量。这些游离的ionomer在干燥后，会像“胶水”一样增加催化剂层与PTFE基材的粘附力，从而阻碍其顺利剥离，导致残留。 但“更多”不等于“更好”。研究同时指出，过高的水分会引入气泡并增加制浆步骤分散难度。为此，丰田的补充研究发现，添加微量铈（Ce）离子等金属离子，可通过络合作用进一步稳定ionomer，改善转印的效果。 丰田的这项研究，清晰地揭示了一条路径：燃料电池制造工艺的突破，日益依赖于对底层化学与物理机理的深刻洞察。 从浆料配方的分子级调控，到转印过程的工艺参数优化，每一个细微变量的精确控制，都直接影响着最终的效率和成本。 作为氢能装备领域的持续关注者与参与者，我们始终坚信，关注前沿，就是关注未来。 氢导智能将持续追踪、解读并分享这样的关键技术进展，与业界同仁一起，深耕工艺原理，共同推动氢能制造迈向更精密、更高效的新阶段。
